SMT贴片加工焊盘的选择要求
2023-10-04 10:18:18 作者:SMT贴片加工

SMT贴片加工焊盘是连接半导体设备和基板的重要组成部分,因此对它们的设计和制作有着重要要求。本文将详细介绍SMT贴片加工过程中焊盘的需求。

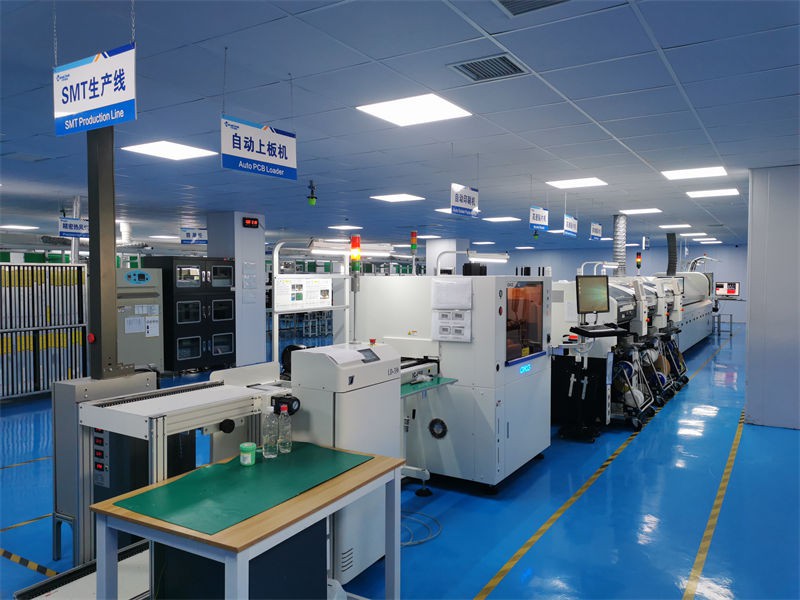

江西工厂SMT车间2 (2).jpg

焊盘的尺寸

焊盘尺寸设计在SMT贴片加工中是一个非常重要的考虑因素。适当的焊盘尺寸可以确保焊接质量,而焊盘过大或过小都有可能导致焊接不良。一般来说,焊盘的宽度应该与元件引脚的宽度保持一致,而长度应该稍大于元件引脚长度的一半。这种设计既可以确保元件的定位精度,又能避免产生焊接桥或热应力。

焊盘的形态

焊接效果会受到焊盘形状的影响。常见的焊盘形状有方形、圆形和椭圆形等。对于大多数贴片元件来说,矩形焊盘是最为常见的选择,因为它提供了较大的焊接面积,并且方便打印焊膏。而对于某些特殊元件,比如微型BGA,可能需要使用球形或环状焊盘。

三、焊盘表面处理是指对焊盘进行各种加工和处理的过程。

为了确保焊盘和焊料之间有良好的连接,需要进行表面处理。可以使用多种方法来进行处理,例如镀锡、化学镍金、硬金、软金和有机防锈剂(OSP)等。不同的处理方法适用于不同的元件和焊接工艺,因此选择适当的处理方法可以有效提高焊接质量。

焊盘的规划

在进行PCB设计时,需要考虑到热应力分布、焊点的机械强度以及电路信号的完整性等多个因素来规划焊盘。例如,可以根据“尽量小,但不能小于最小电气间隔”的原则来设计焊盘之间的距离。合理的焊盘布局可以有效避免焊接桥出现,减少焊盘之间的热传导影响,提高焊接成功率。

焊盘的质量

焊盘质量直接影响焊接的稳定性和可靠性。在SMT贴片加工中,要求焊盘无瑕疵、无锈蚀、无油渍、无损伤等,而且焊盘表面要平整光滑,以确保焊料能够在焊盘上良好铺展和湿润。此外,焊盘的金属材质也要符合相应的焊接工艺要求,以提供足够的机械强度和热传导能力。

六、焊盘的热容性是指焊盘在加热后能够保持多少热量的能力。

焊盘的热容性是指焊盘能够耐受的最高温度,它是焊接过程中一个关键的参数。这对于保护焊盘免受热损伤并确保焊接质量至关重要。因此,在选择焊盘时,应该根据具体的焊接工艺要求和元件所处环境的极端温度来考虑焊盘的热容性。

七、焊盘的耐久性是指焊盘在使用过程中的持久程度。

在SMT贴片加工中,焊盘需要通过焊接、清洗、检测等多个步骤。因此,焊盘必须具备足够的耐久性,以便在整个生产流程中保持其形状和性能的稳定。同时,焊盘还需要具备足够的耐磨性,以避免在反复的安装和拆卸过程中受到损坏。

总结

焊盘在SMT贴片加工中起着重要的作用,因此对其设计和制作的优化至关重要,这可以提升产品的质量和可靠性。通过精确考虑和严格控制焊盘的尺寸、形状、表面处理、布局、质量、热容性和耐久性等方面,可以有效提高焊接质量,同时也可以降低成本,增强产品的竞争力。随着电子产品向高密度、高性能和高可靠性的发展,对焊盘的要求也将更加严格,这给SMT贴片加工技术带来了新的挑战和机遇。
