SMT贴片机工作的流程步骤有哪些?
2023-12-25 08:46:58 作者:SMT贴片加工

SMT贴片机的工作一般分为以下步骤:

1、PCB线路板被放置在输送带上,并顺着移动进入smt贴片机

2、该机器用于寻找和定位PCB的主要边缘。

3、将Z架上升到真空板的位置。

4、将电路板稳固地固定在特定位置,确保真空状态。

5、镜头缓慢地移动到PCB的第一个目标(基准点)。

6、镜头通过视觉轴来搜索钢网下方的目标点进行定位。

7、机器可以移动印刷网格,使其与PCB对齐。机器可以沿着X轴和Y轴方向移动印刷网格,并且可以在θ轴方向上进行旋转。

8、将钢网与PCB对齐,Z形架向上移动,以使PCB触碰到印刷网的下方。

9、当进行调整后,刮板会将焊膏推到网板上并通过网板上的孔印到PCB的焊盘上。

10、印刷完毕后,Z形架向下移动,推动PCB板和钢网分离。

11、机器会将印刷电路板送到下一个工序。

12、印刷机需要接收下一张需要印刷的PCB商品。

13、要进行相同的过程,只是需要使用第二个刮板,并向相反的方向进行印刷。

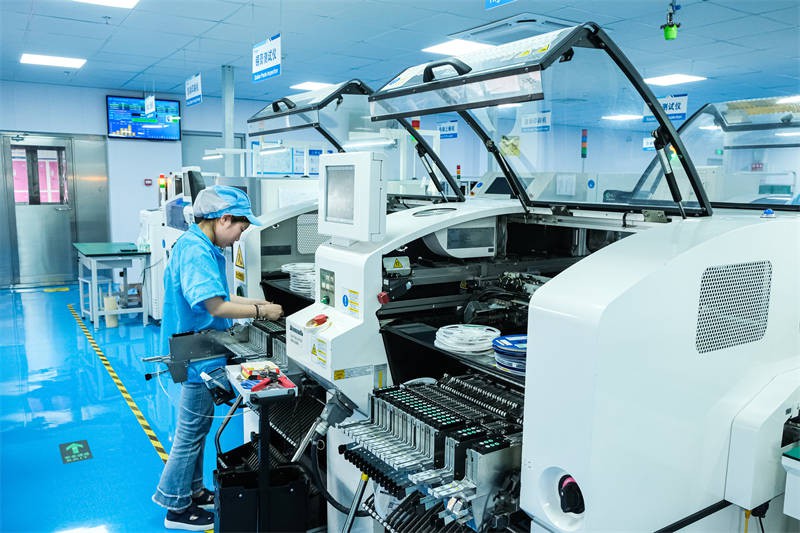

SMT贴片机工作流程
