SMT预制焊料预制片法—SMT贴片加工技术中常用的方法

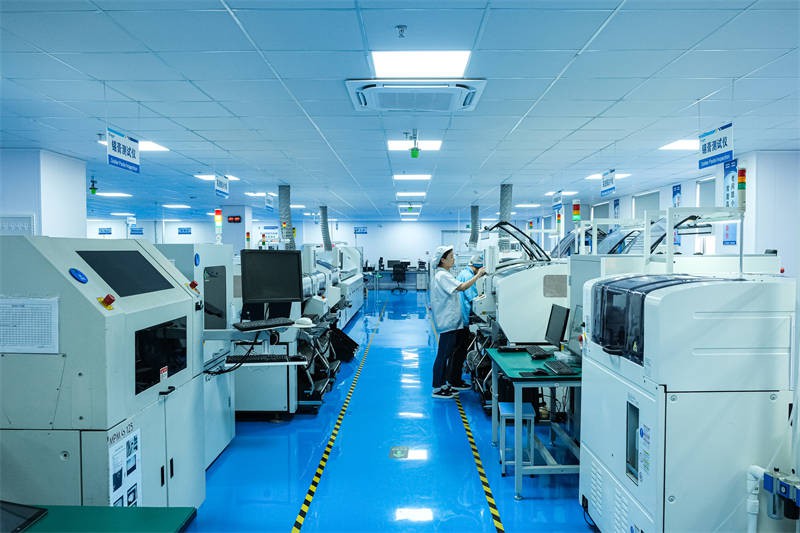

我参观了许多SMT加工厂，发现很多PCBA加工车间都设有一个预制料成形房。那么，什么是预制料呢？今天，中科芯联将与大家一起分析有关贴片加工中预制焊料预制片法的一些信息。

焊料预制片是由100%焊料合金冲压而成的，与片式元件一样进行编带包装。可使用贴片机进行高速提取和放置。预成型焊片是另一种提供所需焊料体积的方法，如图所示。

涂焊料预制片可以解决这些问题。预制片的应用非常广泛，主要用于连接器的焊接和印刷电路板的制造。

焊料预制片的优势：

1.提高印刷质量：预制片的厚度适当，不会影响印刷的质量，确保连接器的稳定连接。

2.避免焊膏黏连：预制片可以控制张口尺寸，在焊接过程中避免焊膏黏连，减少锡珠的产生。

3.方便操作：先印刷或滴涂焊料预制片后，可以方便地进行后续的焊接工作，提高生产效率。

4.提高可靠性：预制片的使用可以确保焊接的可靠性和稳定性，减少因焊接不良而导致的故障和损失。

综上所述，焊料预制片在连接器和印刷电路板制造中的应用非常重要，其优势在于提高印刷质量、避免焊膏黏连、方便操作和提高可靠性。

元器件

在涂抹焊膏后，可以在焊膏的图形旁边（尾端）放置焊料预制片。这些预制片完全由焊料合金制成，不会增加助焊剂的含量。通过这种方法，既可以增加合金的含量，又可以防止焊膏的黏连。对于焊料预制片的放置方式，有以下几种选择。

1、然后使用贴片机将适当的吸嘴加工粘贴在焊层上的埋孔器件上。

接下来，就像使用贴片机来拾取和放置矩形焊料预制片一样。

2、使用模具，事先将垫圈状的焊料覆盖在引脚上。为了实现这一方法，需要根据焊料垫圈预制件的外径、内径和薄厚，制作一个与连接器引脚（针）相匹配的矩阵模具。

焊料预制片放置的步骤如下：首先，将预制片撒在模具上，并用震动的方式让其均匀分布在每个孔中，然后清理掉多余的预制片。接着，将连接器的引脚压入模具的孔中。最后，拔掉连接器时，由于焊片较软，预制片会自动套在每个引脚上。详见下图。之后，可以继续进行元件插装和再流焊的工作。
