​smt加工设备所使用的传感器主要包括哪几种类型?
2024-01-27 11:23:27 作者:SMT贴片加工

smt加工设备所使用的传感器主要包括哪几种类型?

smt加工设备是一种自动化机器人,它的所有动作都依靠传感器传送信息给主控制中心,由其判定下一步要进行哪些操作。靖邦电子在这里分享一下smt加工设备所涉及的主要传感器类型。

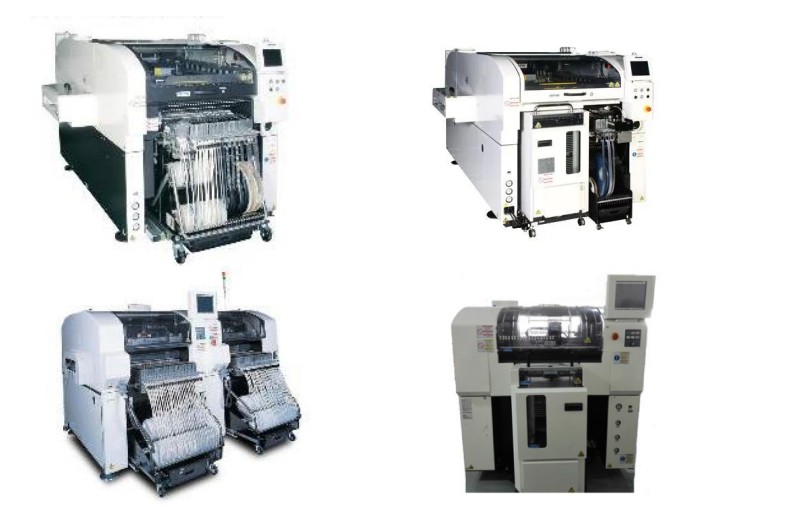

smt加工设备

压力传感器

smt加工设备中的各种汽缸和真空发生器对气体压力有一定要求。当压力低于设备要求时,机器将无法正常运行。为监测压力变化,压力传感器始终工作,并在异常情况下及时报警,提醒操作者采取及时处理措施。

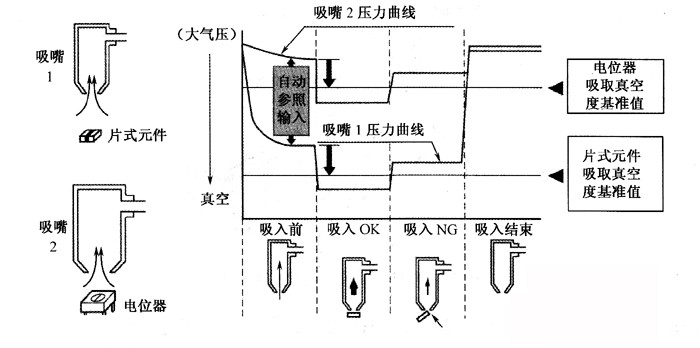

负压传感器

smt加工设备利用负压吸取元器件,这是通过使用负压发生器和真空传感器实现的。如果负压不足,就无法成功吸取元器件。同时,如果供料器中没有元器件或者元器件卡在料包中无法被吸起,吸嘴也无法完成吸取。这些情况的发生会影响机器的正常运行。然而,负压传感器会持续监控负压变化。一旦出现无法吸取或无法吸取元器件的情况,它会及时发出警报,提示操作者更换供料器或检查吸嘴的负压系统是否堵塞。

位置传感器

印刷电路板(PCB)的传送定位对于位置的要求十分严格,这包括了PCB的计数、贴片头和操作台的实时运动监测,以及辅助机构的运动等。为了实现这些位置要求,需要使用各种形式的位置传感器。

图象传感器

为了实现smt加工设备的实时运行状态同步,我们主要利用了CCD图像传感器。这种传感器能够捕捉到各种必要的图像信号,包括PCB的位置和元件的尺寸。利用计算机的分析和处理技术,我们可以使贴片头完成调整并进行贴片工作。
